HTBL MO/W - Alultöltős kemencék, fém szigeteléssel

Ajánlatkérés
Termékismertető PDF

Nyelv:

A HTBL MO / HTBL W kemence fém szigetelésű és fém fűtőelemes, magas hőmérsékletű alultöltős kemence (HTBL: high temperature bottom loading).

Térfogata 60 liter. A HTBL 60 MO/16-1G típus molibdén szigetelő lemeze és molibdén fűtőeleme max. 1600 °C hőmérséklet elérését teszi lehetővé. A wofram szigetelésű és wolfram fűtőelemű HTBL 60 W/22-1G típus max. 2200 °C hőmérsékletre képes. A csak fém kialakítású kemencék a lehető legtisztább atmoszféra és a legjobb vákuum kialakítására képesek.

A HTBL típusú alultöltős kialakítás egyik nagy előnye a kemence könnyű betöltése és kiürítése. A kemencealj lesüllyeszthető és előre kifordítható, így a minta és a hasznos tér minden oldalról szabadon hozzáférhető. A minta betöltése így nagyon felhasználóbarát, különösen érzékeny mintákhoz is alkalmas. A minta hőmérsékletét mérő további hőelemek is elhelyezhetők a hasznos térfogat kiválasztott helyein. Retorta is alkalmazható. A kemencealj süllyesztése és emelése teljesen automatikusan történik egy hidraulikus kar segítségével. Miután a kemencealj elérte legalsó helyzetét, a betöltő platform derékszögben manuálisan kifordítható a minták kivételéhez és a kemence újbóli feltöltéséhez.

Nitrogén, argon és hidrogén gázok tiszta vagy kevert formában is használhatók. A gázok kis túlnyomással vagy 10 és 1000 mbar között szabályozható parciális nyomással alkalmazhatók. A parciális nyomás adott gázáramot biztosít a kemencén keresztül. Levegővel vagy tiszta oxigénnel történő működtetés nem lehetséges.

A gázok bevezetését különböző adagoló- és szabályozóberendezések felügyelik. A hőmérséklet a specifikált tartományon belül egyedileg állítható be, a kemence kialakítása mindig a legjobb hőmérséklethomogenitást biztosítja.

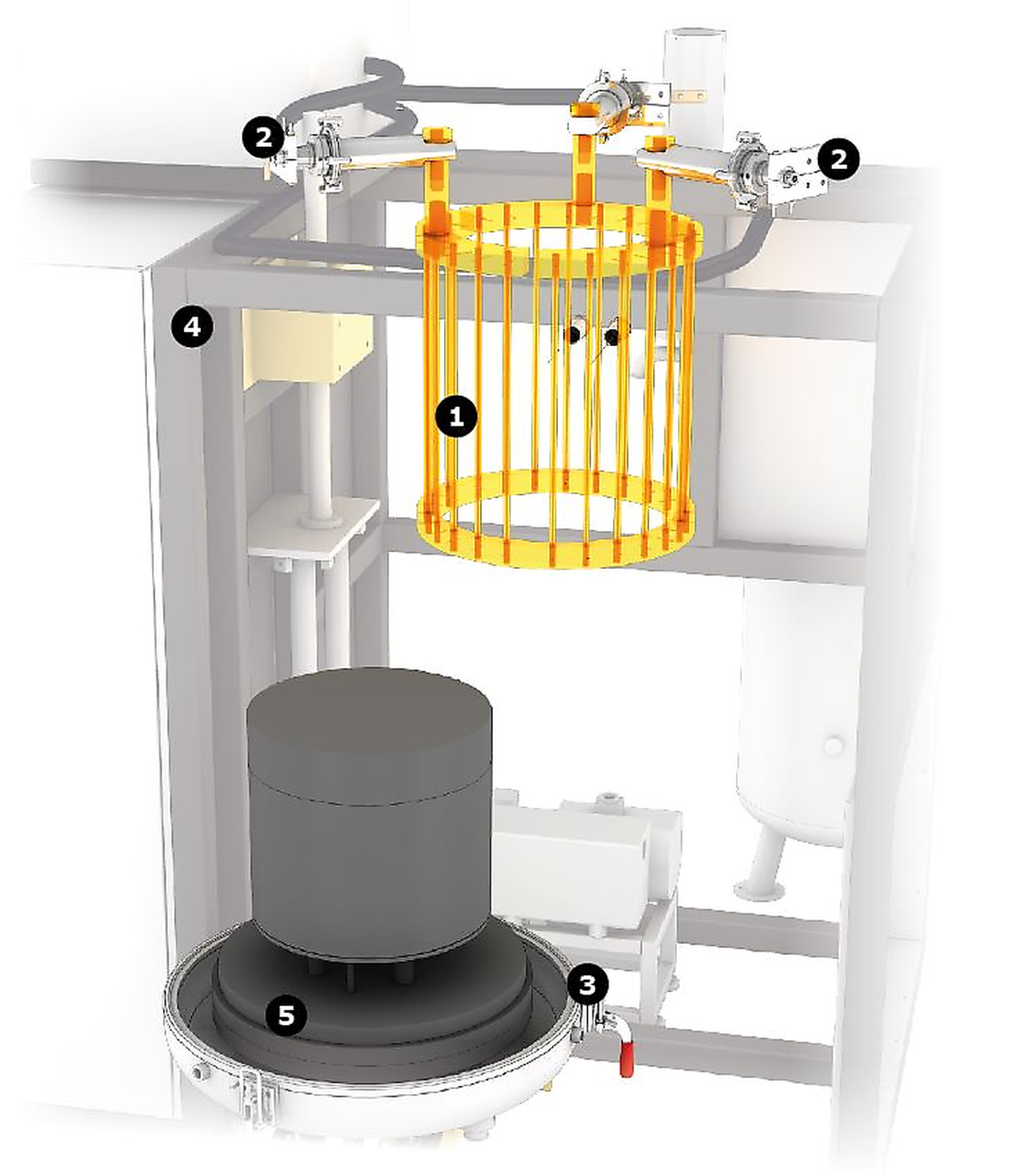

HTBL magas hőmérsékletű alutöltős kemence belülről

  1. fűtőelemek
  2. vízhűtésű áramcsatlakozás
  3. mozgatható kemencealj
  4. készülékház
  5. aljlemez
A HTBL alultöltő kemence csak fémes anyagból (wolframból vagy molibdénből) álló egyetlen fűtési zónát tartalmaz. A hőszigetelő lemezek és a fűtőelemek ugyanazon anyagból készülnek. Alapkiépítésben 9 sugárzásvédő lemez veszi körül a fűtőelemeket. Ha alacsonyabb maximális hőmérsékletre van igény, akkor csökkenthető a sugárzásvédő lemezek száma. A 400 mm átmérőjű és 500 mm fűtött hosszú HTBL kemence kiválóan alkalmas nagyvákuum eljárásokhoz. A molibdén és a wolfram gőznyomása ugyanis nagyon alacsony, még a legmagasabb hőmérsékleteken is. Ha a fűtőelemeket egyszer már felfűtötték a maximális hőmérsékletre, akkor merevvé válnak és a legnagyobb óvatossággal kell bánni velük, nehogy eltörjenek.

Az összes típusú HTBL kemence teljesen automatikus szoftverrel és a folyamat későbbi kiértékelését szolgáló adatrögzítővel van felszerelve. Az összes fontos működési paraméter értéke beállítható időközönként megmérődik és eltárolódik. Az automatikus vezérlés és a nagy térfogat különösen alkalmassá teszi a kemencét ipari alkalmazásokra és nagyüzemi eljárásokra.

Belső nézet HTBL MO/W
Belső nézet HTBL MO/W

Műszaki változtatás és tévedés joga fenntartva.
