A Carbolite Gero csőkemencék optimális használatához izzítócsövek széles választékát kínáljuk.
A megfelelő tartozékok kiválasztásához kérjük adják meg a csőkemence típusát (vízszintes vagy függőleges), az izzítócső méreteit (belső és külső átmérőjét és hosszát) és a hőmérsékletet.
Kétség esetén forduljanak tanácsért szakembereinkhez.
Kattintson ide a videó letöltéséhez!
A kerámia szigetelődugókat úgy tervezték, hogy csökkentsék a csővégek hőveszteségét és javítsák a hőmérséklet egyenletességét. Különösen hasznosak függőleges csövek és 25 mm-nél nagyobb átmérőjű csövek esetében. Különböző szigetelődugókat szállítunk standard hosszúságú munkacsövekhez (levegőben való használatra) és hosszabb hosszúságú munkacsövekhez (módosított atmoszférában és vákuumban való használatra). Függőleges munkacsöveknél szigetelődugó-tartókra van szükség, kivéve, ha munkacsővég-tömítéssel használják.
A szigetelődugókhoz függőleges használatot lehetővé tevő fém függesztők és a termoelemek hozzáféréséhez szükséges horony tartozik.
A szállított szigetelődugók megfelelnek a kemencének és az alkalmazásnak.

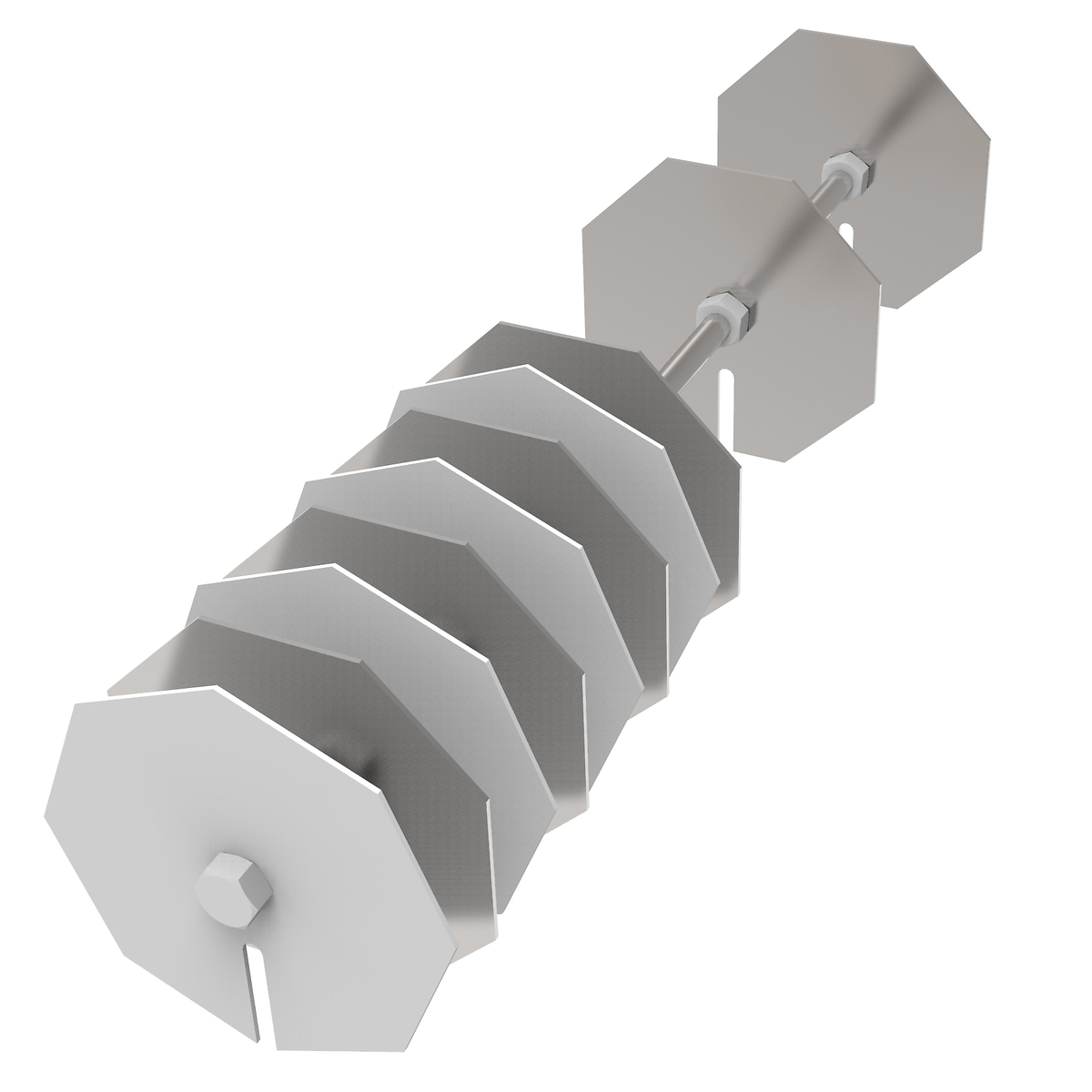

Hosszabb izzítócsövekben csővégi szigetelő helyett sugárzásvédő elem is alkalmazható. A sugárzásvédő különösen szennyezésmentes és 10-3 mbar értéknél alacsonyabb vákuumos alkalmazásokhoz hasznos.
1200 °C hőmérsékletig fém, e fölött kerámia sugárzásvédők használhatók. A függőleges izzítócsövek sugárzásvédő eleméhez tartó szükséges, hacsak nincs valamely csatlakozó a csőhöz (lásd lentebb).
A sugárzásvédő fémkapcsa függőleges használatot, kialakított furata pedig hőelem alkalmazását teszi lehetővé. A leszállított sugárzásvédő függ a kemence és az alkalmazás típusától.

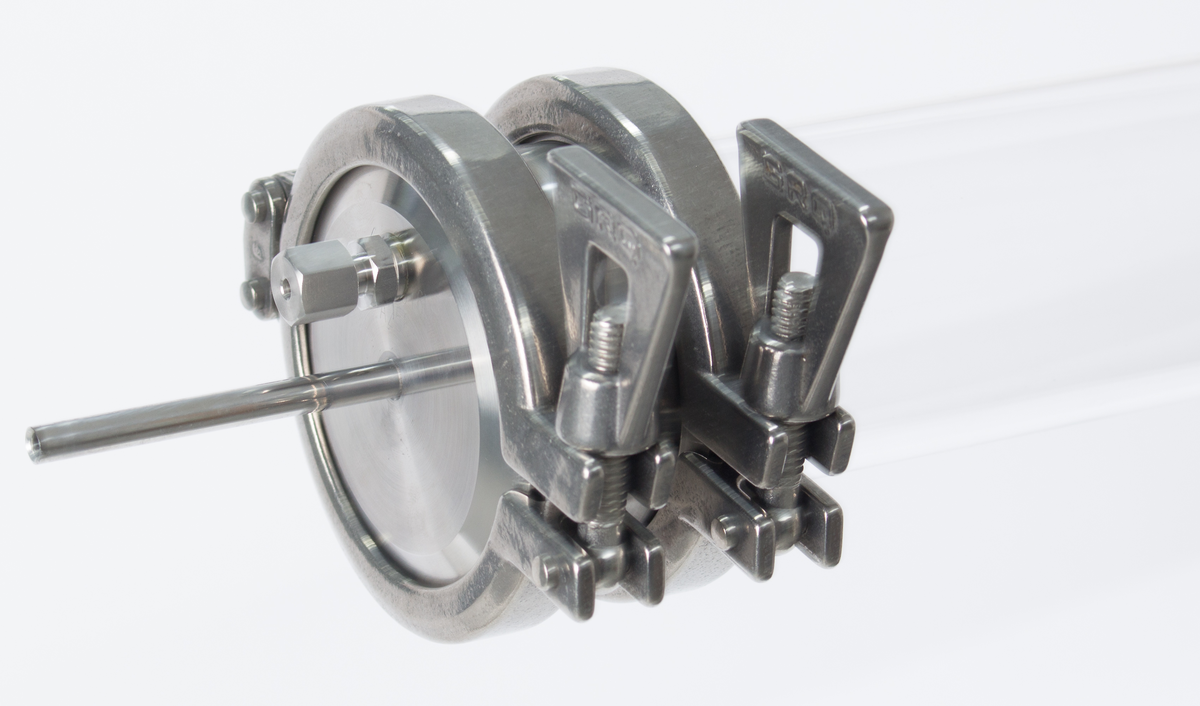

Az izzítócső végére záróelemek kellenek védőgázos és vákuumos alkalmazások esetén; 10-6 mbar vákuum érhető el. Ezek a csővégi elemek rozsdamentes acélból készülnek és csak hosszú izzítócsövekhez alkalmazhatók. A következő külső átmérőjű izzítócsövekhez illeszthetők: 32, 46, 60, 86, 100, 150 és 200 mm. Más méretek felárral beszerezhetők.
A következő csatlakozások illeszthetők a csővégekre: "üres" zárólap, gázcsatlakozás (bemenet/kimenet), vákuumcsonk (NW16, NW25, NW40 vagy ISO-K 63) és csatlakozó hőelem számára (ø1.5 mm, 3 mm és 10 mm). Ha elég nagy a csővég átmérője, akkor csatlakozók kombinációi is illeszthetők, pl. gáz be-/kimenet + hőelem csatlakozó.
A csővégi csatlakozók szigetelő elemekkel és sugárzásvédőkkel együtt használhatók. Vízhűtéses csővég is beszerezhető kérésre. A csővégi elemek okozta súlynövekedés miatt csőtartó használata ajánlott (lásd lentebb).
MEGJEGYZÉS: Izzítócső külső átmérője +1.5 és -1 mm mérettel térhet el.
1) bilincs 2) tömítőgyűrű 3) ‘O’-gyűrű
4) tömítőkarima 5) bilincstömítő 6) zárólap
