Laboratóriumi gázbiztonsági rendszer szükséges, ha hidrogéngázt használnak a Carbolite Gero csőkemencékben vagy retortával felszerelt kamrás kemencékben. Két különböző rendszer szerezhető be: egyik 750 °C - Tmax-ig, másik szobahőmérséklettől - Tmax-ig történő hidrogénhasználatra.
Ez a rendszer alkalmas megfelelő izzítócső csomaggal felszerelt csőkemencében vagy A105 retortával felszerelt, max. 50 literes kamrás kemencékben történő felhasználásra.
A rendszer önálló szabályozó egységből, lefúvott gáz égetőből, a gázatmoszféra alatt működő izzítócsőhöz vagy A105 retortához csatlakozó vezetékekből áll.
A rendszer automatikusan átöblíti nitrogénnel az izzítócsövet vagy kemencekamrát, és biztosítja, hogy hidrogén csak a biztonságos 750 °C hőmérséklet fölött vezetődik a kemencébe, majd vezérli a nitrogénnel történő végső átöblítést is. Nitrogénnel való elárasztás váratlan leállás esetén is bekövetkezik.
Két beállítható gázáramlásmérő lehetővé teszi a folyamatnak megfelelő arányú hidrogén- és nitrogéngázkeverék előállítását. Biztonságot szolgáló, elektromos gyújtású gázégő gondoskodik róla, hogy a hidrogén teljes mennyisége elégjen.
control box and burner assembly

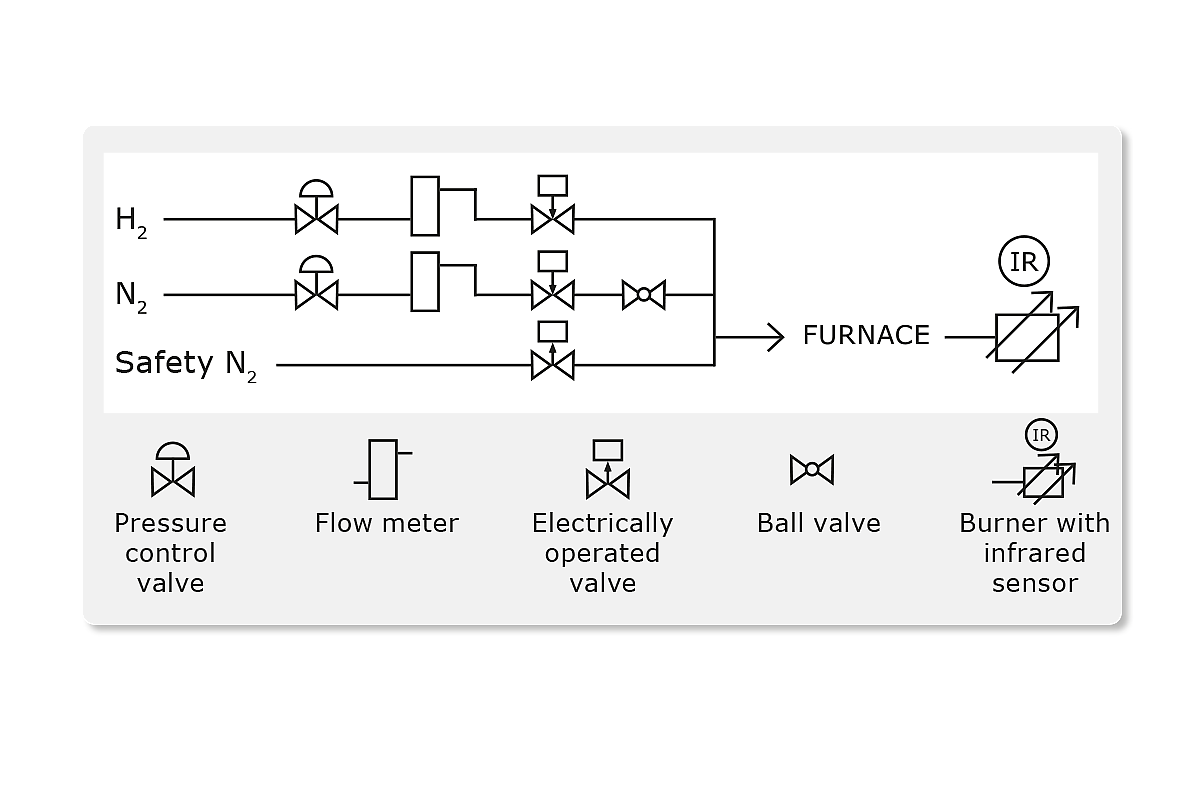

Egyszerűsített vezetékrajz
E hidrogén atmoszférájú csőkemence kialakítása az F- és HTRH-sorozatú kemencéken alapul. A hidrogéngáz használatára vonatkozó összes követelménynek megfelel.
Megjegyzés: A rendszer csak "tiszta" folyamatokhoz használható. Gáz nem szabadulhat fel a mintákból.

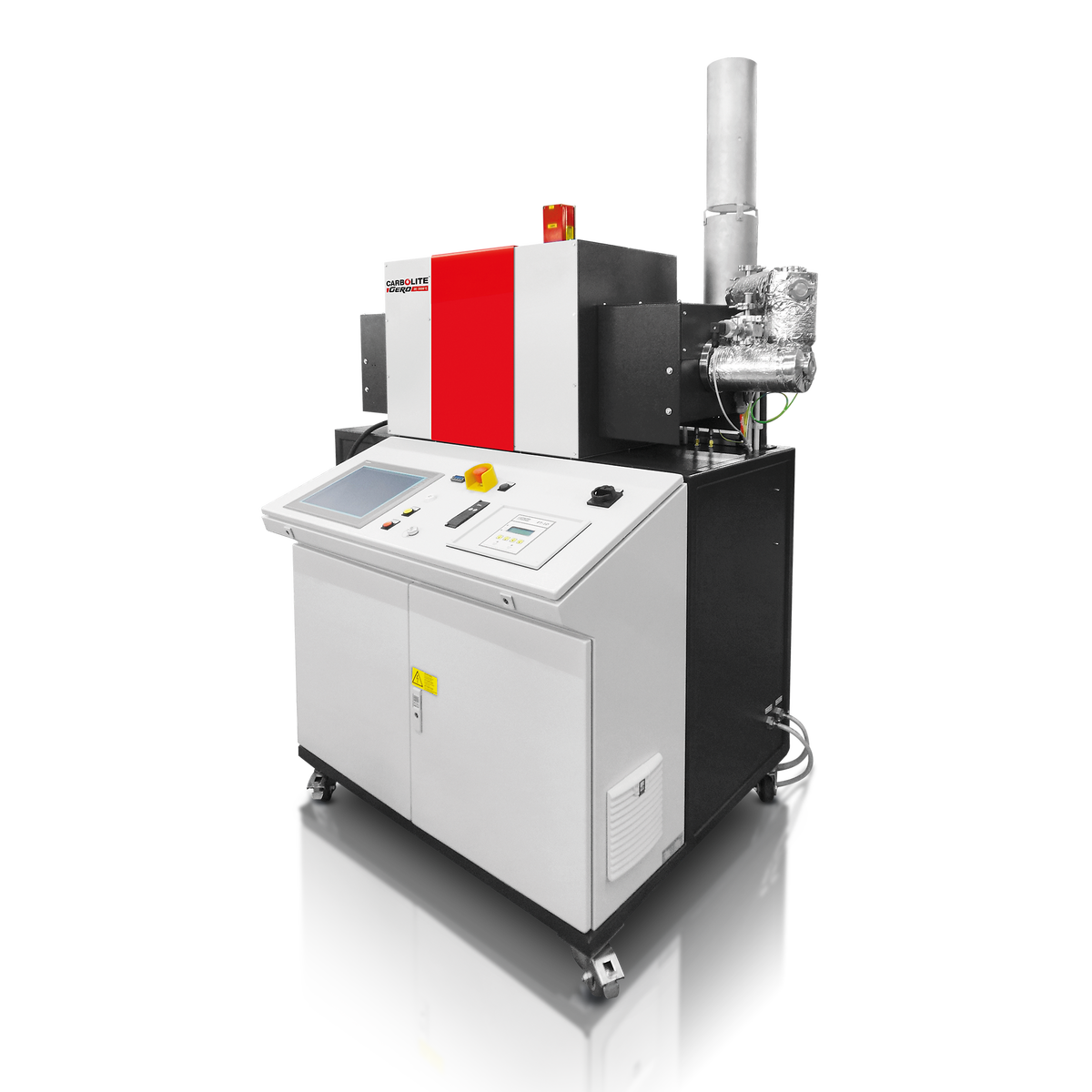

HTRH 16/100/600: hidrogén atmoszférájú csőkemence 600 mm fűtött hosszal, max. 1600 °C-ig. Tiszta hidrogén alatti működés is lehetséges. Be van építve az összes szükséges biztonsági felszerelés.
Érintőképernyő szolgálja az automatizált működtetést. Minden szelep, hőmérséklet, gázáram ki- ill. bekapcsolható manuálisan és előre megadott program szerint is.
Az öblítőgáz tartálya inert nitrogéngázzal van feltöltve 8 bar nyomásig. Az őblítőgáz tartály tiszta hidrogén vagy más veszélyes gázok használatakor megkövetelt biztonsági felszerelés. Vészhelyzet esetén ez a gáztartály a teljes kemence többszöri átöblítéséhez elegséges inert gázt biztosít, hogy ne maradhasson veszélyes gáz a kemencében.
