Kupolás kemence - HB

A HB kemence automatikus működésű, függőleges mozgású kupolával (hood) van felszerelve levegőn történő hőkezelésekhez. A mozgó kupola lehetővé teszi, hogy a mintákhoz három oldalról is hozzáférjenek. A HB kemence felszerelhető CrFeAl fűtőszálakkal max. 1300 °C-os vagy MoSi₂ fűtőelemekkel max. 1800 °C-os alkalmazásokhoz.

A HB kupolás kemence szögletes, belső hasznos tere 80 - 560 liter térfogatú lehet és kényelmes, az alaplaptól mért 750 mm-es magasságot biztosít. A kupola automatikusan mozog fel és le a minták betöltésekor ill. kivételekor.

Mindegyik debinding alkalmazáshoz szükség van opcionális utánégetőre. A propángázzal és sűrített levegővel működő utánégető minden elpárolgó kötőanyagot (binder) eléget.

Alapkiépítés jellemzői

max. hőmérséklet: 1300 °C, 1600 °C, 1700 °C, 1800 °C
programozható EPC3016P1 hőmérsékletszabályozó
kamratérfogat 80 - 514 liter
HB = "top hat" HB-BL = "bottom loading" változat
FeCrAl fűtőszál 1300 °C-os típushoz
kiváló minőségű molibdén-diszilicid fűtőelemek magasabb hőmérsékletekhez
kis hőtehetetlenségű ásványgyapot szigetelés
túlhevülés elleni védőkapcsoló
Ethernet kommunikáció

Kupolás kemence - HB Kialakítások

A HB (kupolás) kemencék kétféle változatban szerezhetők be. A "Top" változatban rögzített helyzetű a kemencealj és a kupola mozog.
A "Bottom loading" (BL) változatban rögzített helyzetű a kupola és a kemencealj mozog.

HB 13/240 kemence opcionális előmelegített forró levegő befúvatással

HB-BL 17/430 alultöltős kemence opcionális PLC és 19" érintőképernyős szabályozóval és gázkivezetéssel az opcionális katalitikus utánégetőbe

Opciók (már a rendeléskor megadandók)

többféle nagyteljesítményű digitális, szegmensenként programozható hőmérsékletszabályozó és adatgyűjtő digitális kommunikációs opciókkal - további információk
gázbevezetés módosított atmoszférájú alkalmazásokhoz (nem gáztömített)
előmelegített levegő befúvatás 650°C-ig
propángázos utánégető vagy katalitikus oxidálás a biztonságos kiégetéshez debinding műveletnél
megerősített kemencealj 250 kg/m2 helyett 500 kg/m2 terheléshez
alsó fűtés a jobb hőmérséklethomogenitáshoz (megerősített kemencealjjal nem kombinálható)
gyors hűtési opciók

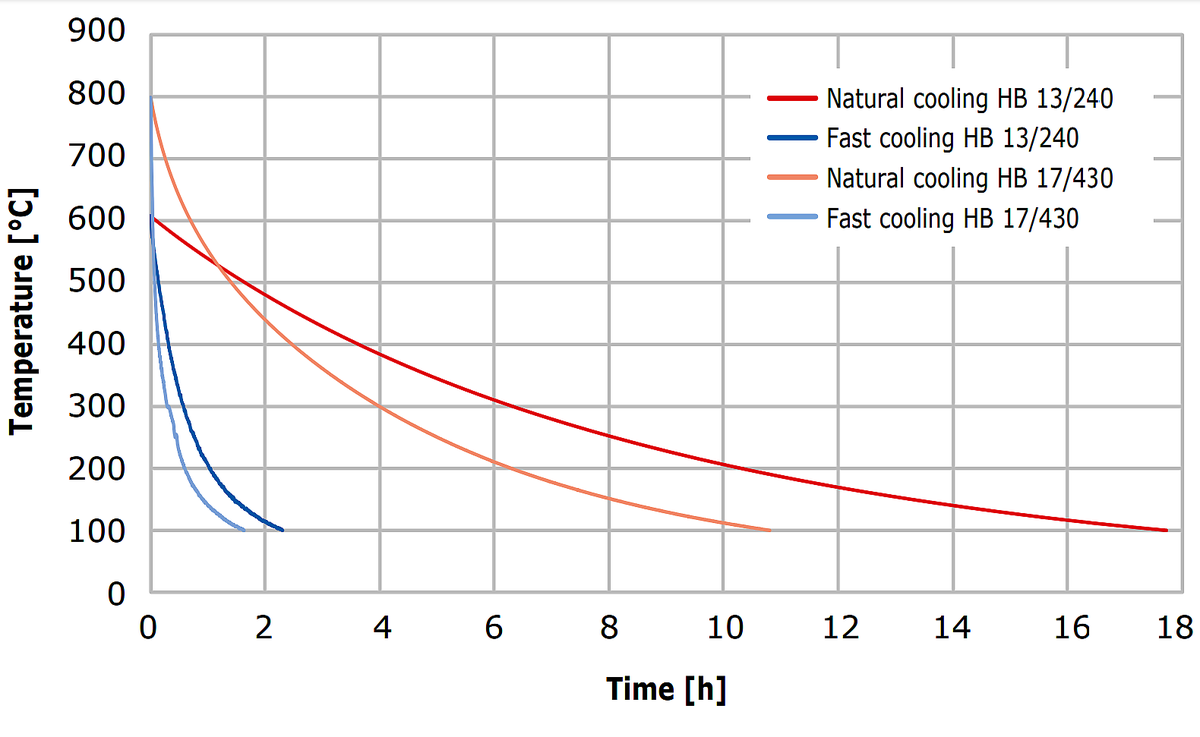

Természetes és opcionális gyorsított hűtés összehasonlítása

Kupolás kemence - HB Alkalmazási példák

"debinding", "debinding" levegő alatt, gázmentesítés, kerámia fröccsöntés (CIM: ceramic injection molding), megeresztés, szinterelés, szinterelés levegő alatt, szintézis, szublimálás, szárítás, temperálás

Kupolás kemence - HB Műszaki jellemzők

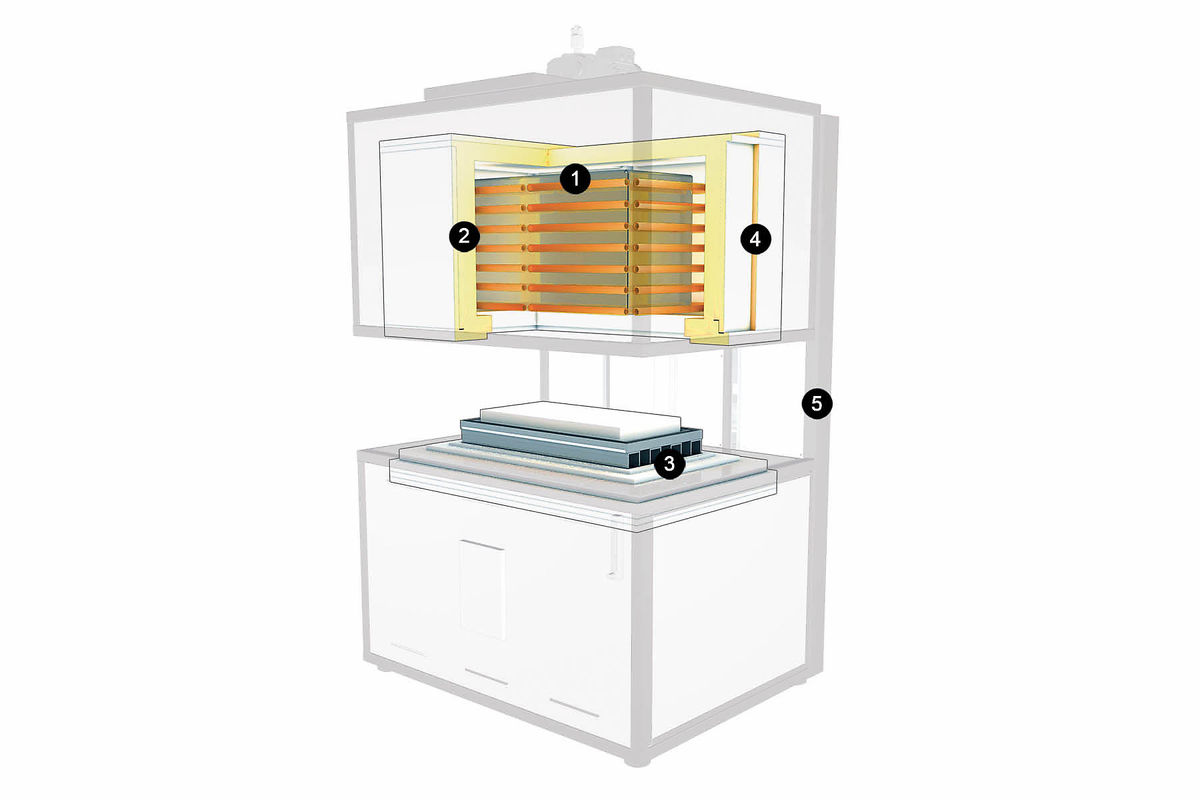

Belülnézet

FeCrAl fűtőelemek 1300 °C-ig
kis hőtehetetlenségű szigetelés
"top hat": rögzített kemencealj; "bottom loading": mozgó kemencealj
"top hat": mozgó kupola; "bottom loading": rögzített kupola
tartóállvány

Nézet a HB-kalapos kemence belsejéből — Elrendezési diagram

_{Műszaki változtatás és tévedés joga fenntartva.}
