HMI és PLC vezérlőrendszerek

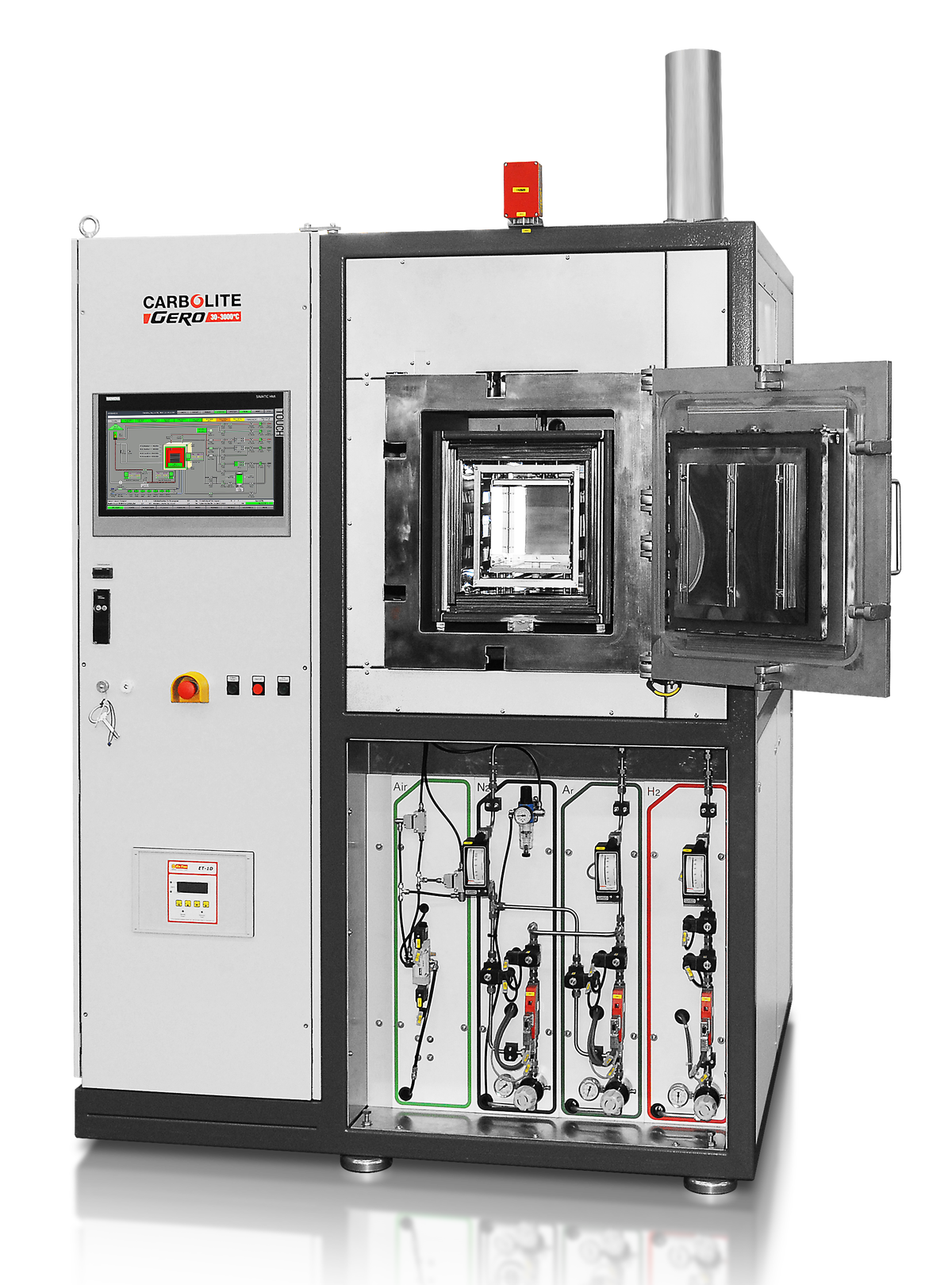

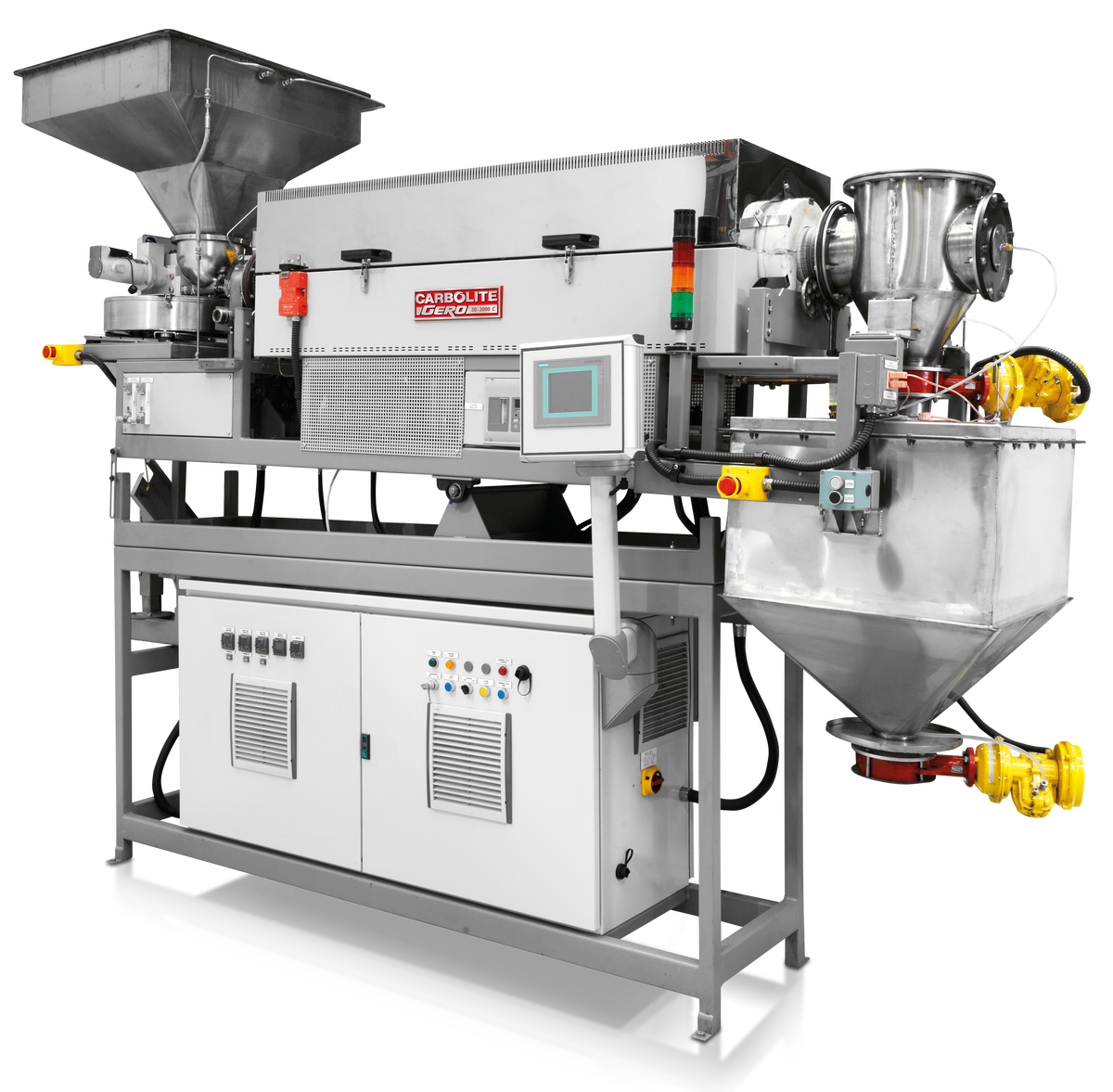

Érintőképernyős Siemens PLC

A programozható vezérlők (PLC: programmable logic controller) többsége érintőképernyővel működik. Az érintőképernyők többféle méretben is beszerezhetők - a kemencétől és az alkalmazástól függően.
Ezek a vezérlőrendszerek több oldalnyi paraméterbeállítást, valós idejű trendeket és vészjelzési információkat jelenítenek meg. Az ember-gép felhasználói felület (HMI: human-machine interface) PLC egységhez és (esetleg több) hőmérsékletszabályozóhoz csatlakozva teljesen integrált és hatékony vezérlőrendszer alkot. A működtetéshez szükséges összes paraméter hozzáférhető a HMI érintőképernyőn. Példák beállítható paraméterekre:

• hőmérséklet
• áramlási sebesség
• nyomás
• légkeringető ventilátor fordulatszáma
• hűtőventilátor fordulatszáma
• terelőlemez állása

• RS232 vagy RS485
• Ethernet
• adatgyűjtés Ethernet vagy USB memória révén
• vezérlőrendszer távírányított megjelenítése PC-n vagy hordozható eszközön Internet honlapon keresztül

WinCC és TP1900

A SIEMENS S7-300 alapú TP1900 és WinCC PLC vezérlőrendszer mindegyik standard kamrás vákuumkemencéhez beszerezhető.

A TP 1900 (19” kijelző) vezérlővel max. 25 különböző szegmensből álló, 20 db egyedi hőkezelési program tárolható el. A kemence érintőképernyőn megadott automatikus programok segítségével működtethető, elmentve az összes folyamat és működtetési adatot. CSV (szerkezetű) fájl is készíthető a további vizsgálat és kiértékelés céljából. Távvezérlésű karbantartás opcionálisan beszerezhető.

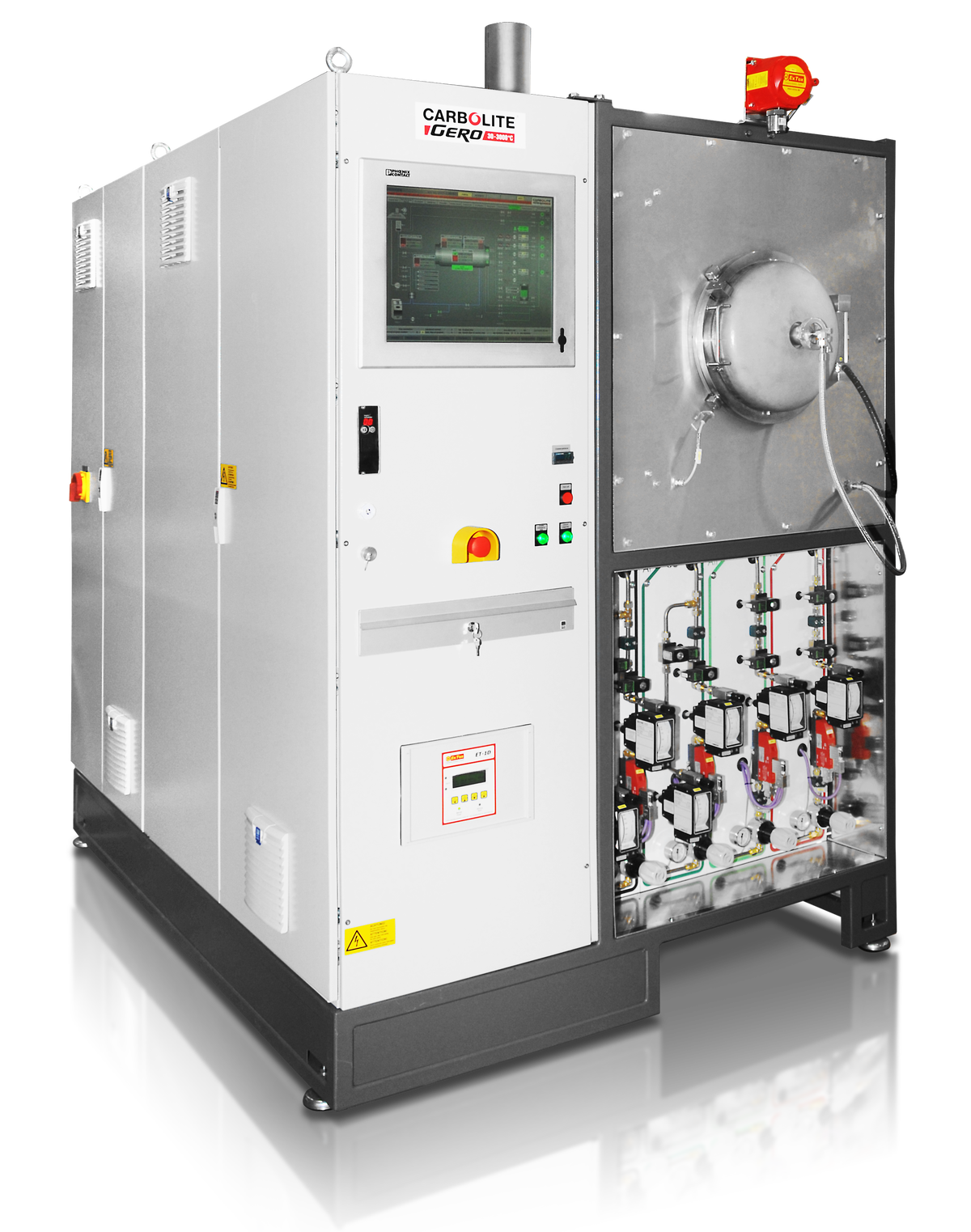

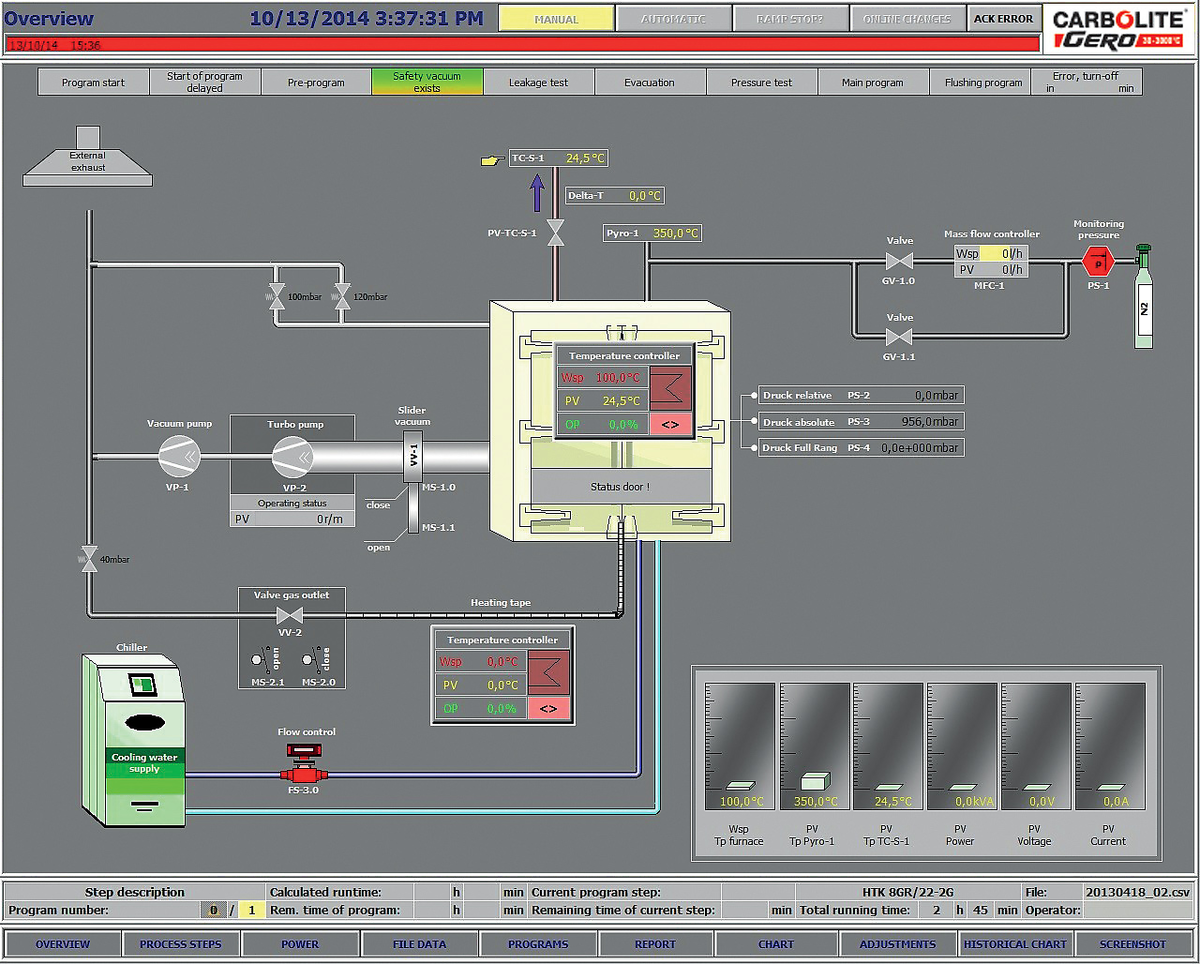

A WinCC vezérlővel max. 30 különböző szegmensből álló, 50 db egyedi hőkezelési program tárolható el. A kemence érintőképernyőn megadott automatikus programok segítségével működtethető, elmentve az összes folyamat és működtetési adatot. CSV (szerkezetű) fájl is készíthető a további vizsgálat és kiértékelés céljából. Távvezérlésű karbantartás opcionálisan beszerezhető. A WinCC vezérlőegység alapkiépítésébe komplett PC is tartozik, ami nagyobb flexibilitást biztosít a TP 1900 opcióval szemben. TeamViewer program is installálható további PC-kre, hogy más felhasználók is hozzáférjenek a kemencéhez.

Hidrogénhez hasonló reaktív gázok használata esetén biztonsági PLC ajánlott a kamrás vákuumkemencékhez.

A sokkal egyszerűbb Eurotherm Mini 8 vezérlővel max. 16 különböző szegmensből álló, 12 db egyedi hőkezelési program tárolható el. Egy szegmes tartalmazhatja a hőmérséklet növelését, csökkentését vagy hőntartást. Pumpák, tömegáramszabályozók és szelepek állíthatók a vezérlővel. Opcionálisan távvezérelt működtetés és programozás is beszerezhető. A Mini 8 vezérlő színes, 4.3” vagy 7.5” méretű érintőképernyővel szállítható.

Fejlett PID szabályozók

A PLC rendszerrel az összes szükséges PID hőmérsékletszabályozó egyedileg programozható. Többfokozatú kaszkád szabályozás is lehetséges egyetlen kemencében.
