HTRV - Függőleges csőkemence 1800°C-ig

A Carbolite Gero HTRV (Hochtemperatur Rohrofen, vertikal) magas hőmérsékletű függőleges kemence 1800 °C-ig működtethető.

A csőkemence hatékony vákuumformázott kerámiagyapot hőszigetelése csekély hőtehetetlensége és hővezetése révén rendkívül energiatakarékos üzemeltetést és ugyanakkor gyors felfűtést tesz lehetővé. A hőszigetelések és a molibdén-diszilicid (MoSi₂) fűtőelemek szögletes kemenceházban vannak elhelyezve. A fűtőelemek függőleges helyzetben vannak fellógatva, így könyen kicserélhetők (lásd Kemence belülről vázlatrajzot).

Magasabb hőmérsékleteken oxigén jelenlétében a MoSi₂ felületén (SiO₂) oxidréteg képződik, mely megvédi a fűtőelemeket a további termikus vagy kémiai korróziótól.

A HTRV csőkemencék tartozékai és kiegészítői a magas hőmérsékletű, igényes hőkezelés minden követelményét kielégítik.

Alapkiépítés jellemzői

• max. hőmérséklet 1800 °C
• programozható EPC3016P1 hőmérsékletszabályozó
• túlhevülés elleni védőkapcsoló
• függőleges helyzetű alkalmazásra optimalizált
• akár 100 mm külső átmérőjű izzítócsöveket is képes befogadni módosított atmoszférában történő alkalmazásokhoz
• akár 200 mm külső átmérőjű izzítócsöveket is képes befogadni levegőn történő alkalmazásokhoz
• fűtött hossz 100, 250 vagy 500 mm
• B-típusú hőelem
• kis hőtehetetlenségű kerámiagyapot hőszigetelés
• Vertically hanging, high quality MoSi2 heating elements
• szögletes kemenceház, résekkel ellátva konvekciós (légáramú) hűtéshez
• külön vezérlőegység 3 m vezetékkel csatlakoztatva a csőkemencéhez
• Ethernet kommunikáció

Opciók (már a rendeléskor megadandók)

• többféle nagyteljesítményű digitális, szegmensenként programozható hőmérsékletszabályozó és adatgyűjtő digitális kommunikációs opciókkal - további információk
• különböző anyagú izzítócsövek nagy választéka
• szigetelő és hővédő csővégelemek feltétlen szükségesek a hőveszteség megakadályozása és a hőmérséklethomogenitás javítása érdekében
• kiegészítők vákuumos és védőgázos üzemmódhoz - további információk
• csúszólapátos vagy turbomolekuláris vákuumszivattyúk 60 mm vagy nagyobb belső átmérőjű izzítócsövű csőkemencékhez
• L'-állvány a kényelmes használathoz
• oxigénérzékelő inert gáz csomagokhoz
• csatlakozókészlet max. 3 gáz számára manuális vagy automatikus szelepekkel
• 6 m hosszú vezeték a kemence és a szabályozó között - csatlakozókkal
• biztonsági rendszer hidrogén 750 °C fölötti használatához

HTRV - Függőleges csőkemence 1800°C-ig Műszaki jellemzők

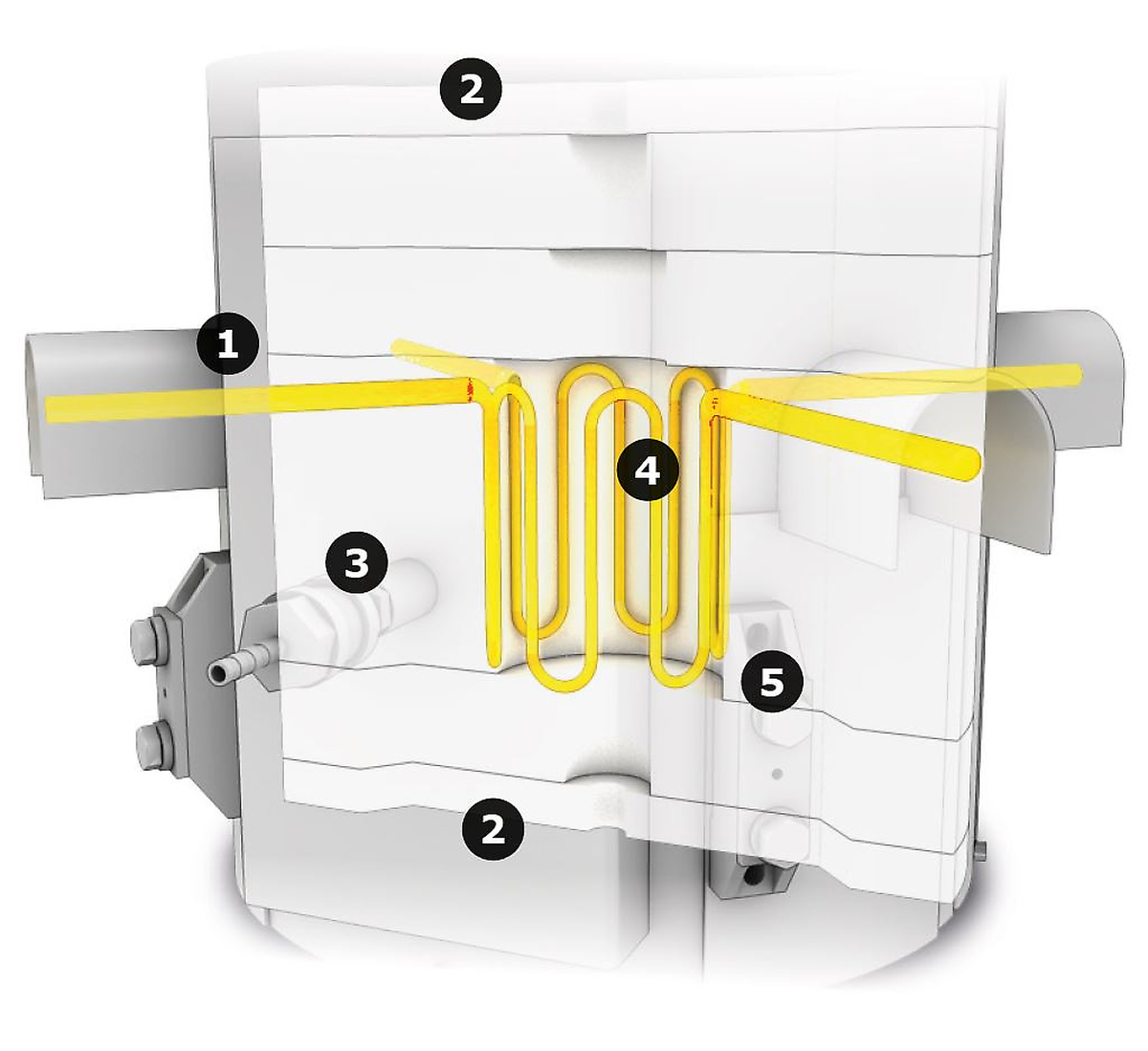

HTRV kemence belülről

1. kemenceház
2. kerámiagyapot hőszigetelő zárólap
3. kerámiagyapot kemenceház hőszigetelés
4. fűtőelemek
5. kerámiagyapot belső hőszigetelés (hot face)
