A Carbolite Gero TSR forgó csőkemence a TS felnyitható csőkemence képességeivel rendelkezik - kiegészítve még a nagy mennyiségű, szabadon szóródó anyagok, pl. porok kezeléséhez szükséges berendezésekkel.

A TSR forgó csőkemence a tartókeretben vízszintes elhelyezett felnyitható csőkemencéből és az izzítócsövet akár 10 ford/perc fordulatszámmal forgatni képes meghajtóegységből áll. A tartókeret manuálisan megdönthető max. 6˚-ig, a feldolgozandó anyag jellegétől függően.

Az izzítócső egyszerűen kicserélhető - az alkalmazás különböző fizikai vagy kémiai követelményeinek megfelelően.

Opcionális beépített gázrendszer kiegészítéssel a felhasználó módosított atmoszféra alatt is működtetheti a TSR forgó csőkemencét.

Áttekintés

Max. hőmérséklet
1150 °C
Kemence átmérője
125 mm
Fűtött hossz(ak)
1000 mm
Fűtött zónák száma
1-zónás vagy 3-zónás
Irány
vízszintes

A Carbolite Gero cég új típusú csőkemencéi a jövő termékei. Több, mint 80 évnyi kemenceépítési tapasztalat, stabil kialakítás, minőségi komponensek és modern esztétikus forma.

A TSR kemence forgó mozgása segít megnövelni az izzítócsőben lévő minta anyagának az atmoszférával érintkező felületét, ez lerövidíti a reakcióidőt és növeli a kihozatali hányadot. Az 5 literes vibrációs adagoló és a neki megfelelő térfogatú gyűjtőtartály a TSR forgó csőkemencét a folyamatos üzemű hőkezelési eljárások ideális eszközévé teszi.

Minőségi fűtőelemek

  • kiváló hőmérséklethomogenitás
  • gyors felfűtés és lehűtés
  • felülmúlhatatlan hőmérséklethomogenitás az egész fűtött hosszban

Minőségi hőszigetelés

  • alacsony energiaigény
  • alacsony hőmérsékletű külső burkolat
  • hosszú élettartam

Ha ezt a weboldalt egy kompatibilis mobileszközön nézi, akkor a "kocka" ikonra kattintva megtekintheti a termék kiterjesztett valóság képét.

CC-T1 Érintőképernyős hőmérsékletszabályozó

CC-T1 Érintőképernyős hőmérsékletszabályozó

TSR forgó csőkemence alapkiépítésben fel van szerelve Ethernet kommunikációval és 24 szegmensben programozható hőmérsékletszabályozóval:

  • 1-zónás csőkemencék Carbolite Gero EPC3016P1 hőmérsékletszabályozóval
  • 3-zónás csőkemencék Carbolite Gero CC-T1 érintőképernyős hőmérsékletszabályozóval

Opciók

  • túlhevülésgátló (ajánlott értékes minta védelméhez és felügyelet nélküli használathoz)
  • különböző modern digitális hőmérsékletszabályozók, többszegmensű hőmérsékletprogrammal, digitális adatrögzítőhöz való csatlakozással. Ezek felszerelhetők RS232, RS485 vagy Ethernet kommunikációval. További információk.

A Carbolite Gero TSR forgó csőkemence felszerelhető gázcsatkozásokkal a módosított atmoszférára alatti alkalmazásokhoz.

A gázrendszer a tartókeretbe van beépítve, már rendeléskor meg kell adni a szükséges gázok típusát és szabályozásuk módját. Manuális áramlásmérők vagy digitális tömegáramszbályozók választhatók.

A TSR forgó csőkemencéhez különböző izzítócsövek szerezhetők be. Kérjük vegyék figyelembe, hogy a maximális működési hőmérséklet függ a választott izzítócső fizikai tulajdonságaitól.

A minta csőkemencébe történő helyes adagolása érdekében a TSR csőkemence alapkiépítéséhez 5 literes tölcsér és vibrációs adagoló is tartozik. A feldolgozott anyagot manuális ürítőszeleppel ellátott, 5 literes gyűjtőtartály fogja fel.

Opciók

  • módosított atmoszféra alatti munkát lehetővé tevő gázcsatlakozási készlet
  • inert gáz csomagok max. 3 nem reaktív gáz használatát engedik meg (manuális vagy automatikus gázszabályozóval)
  • tölcsér csavaros adagolóval

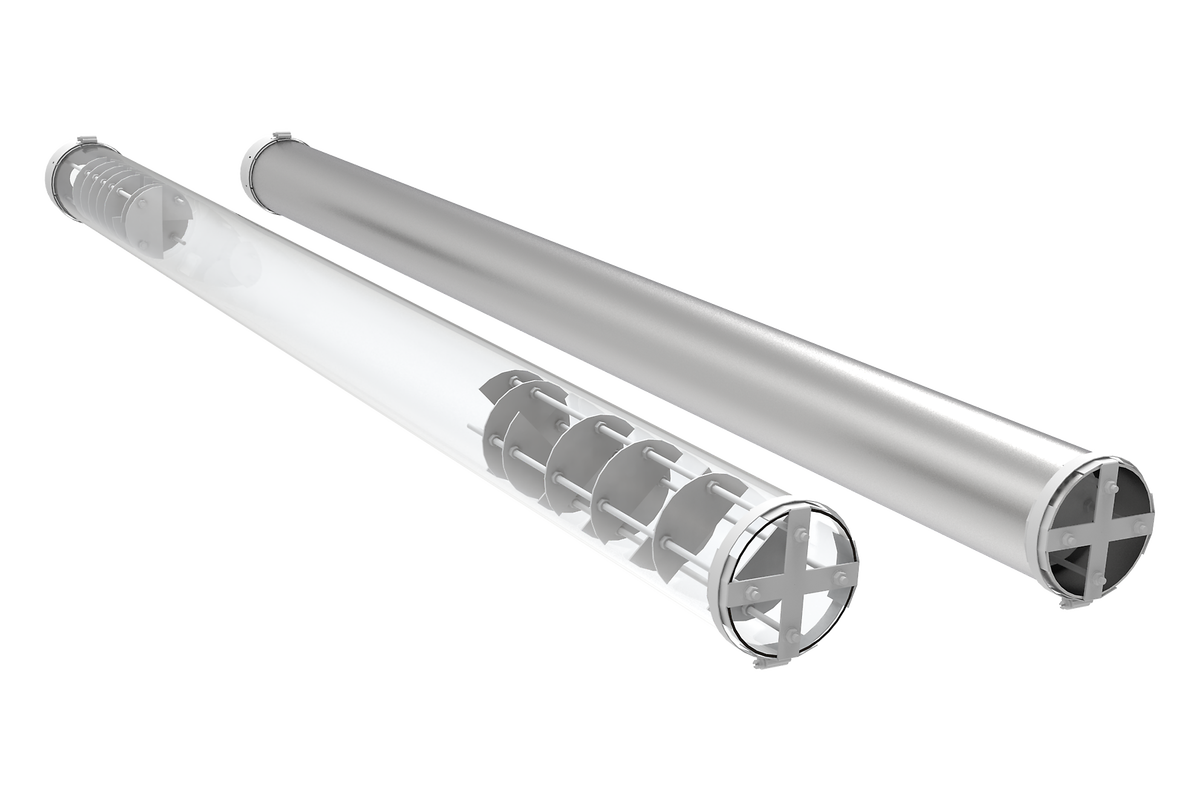

Kvarc (alapkiépítés) és fém (opció) izzítócső

Kvarc (alapkiépítés) és fém (opció) izzítócső

Gázáramlás szabályozása digitális áramlásmérővel

Gázáramlás szabályozása digitális áramlásmérővel

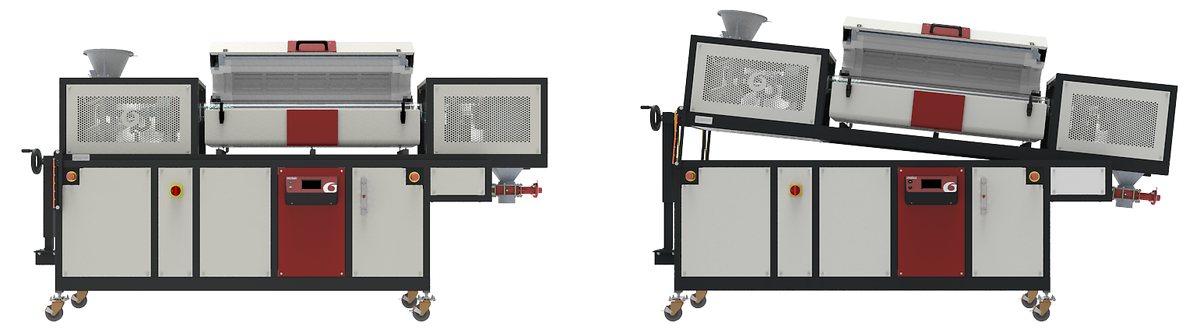

TSR Forgó csőkemence Dőlésszög

A minta átáramlása elősegítésére a TSR csőkemence izzítócsöve manuális működtetésű emelővel max. 6°-ban megdönthető. A dőlésszög megválasztásával a felhasználó szabályozhatja az anyagnak a forgó csőkemence fűtött zónájában való tartózkodási idejét; a dőlésszög változtathatósága biztosítja, hogy a TSR forgó csőkemence  a granulátumoktól kezdve a pormintákig sokféle, különböző szemcseméretű anyag feldolgozására képes.

TSR forgócsöves kemence: Dőlésszög

Alkalmazási példák Torrefaction & bioszén

A torrefaction egy termokémiai folyamat, amelyet oxigén hiányában végeznek a biomassza részleges bomlásának előidézésére. A biomasszából víz és illékony anyagok szabadulnak fel, és egy szilárd, száraz anyag, az úgynevezett bioszén keletkezik. Bizonyos alkalmazásokban a bioszén felhasználható a hagyományos fosszilis tüzelőanyagok helyettesítésére, így segítve a CO2-kibocsátás csökkentését.

Ebben a videóban mind a RETSCH SM 300 vágómalmot, mind a CARBOLITE GERO TSR forgócsöves kemencét a bioszén tüzelőanyag előállítására szolgáló torrefaction folyamat részeként használták.

A Verder Scientific vállalatai olyan megoldásokat kínálnak, amelyekkel a folyamat minden lépését támogathatják, a minta előkészítésétől és elemzésétől kezdve a hőkezelésen át a hőkezelésig és még sok másig.

Termékvideó: Torrefaction with Carbolite Gero & Retsch


Kattintson ide a videó letöltéséhez!

Termékvideó: Torrefaction with Carbolite Gero & Retsch
Max. hőmérséklet (°C) Izzítócső max. külső átmérője (mm) Fűtött zónák száma Fűtött hossz (mm) Izzítócső hossza (mm) Méretek:
kívül mag x szél x mély (mm)
Max. teljesítmény (W)
TSR1 11/125/1000 1150 125 1 1000 2000 1830 x 3150 x 700 6000
TSR3 11/125/1000 1150 125 3 1000 2000 1830 x 3150 x 700 6000

Műszaki változtatás és tévedés joga fenntartva.

Figyelem

  • folyamatos üzemben max. hőmérséklet 1050 °C
    (max. hőmérséklet az izzítócső anyagától is függ)
  • N-típusú hőelemmel van felszerelve mindegyik kemence

Típusjelölések magyarázata

TSR1 11/125/1000Fűtött zónák száma: 1-zónás vagy 3-zónás
TSR1 11/125/1000Max. hőmérséklet: 1150 °C
TSR1 11/125/1000Kemence átmérője: 125 mm
TSR1 11/125/1000Fűtött hossz(ak): 1000 mm
