FST/FZS - Felnyitható csőkemencék 1300°C-ig

Az FST/FZS felnyitható csőkemencék 1300°C-ig működtethetők, akár függőleges, akár vízszintes állásban.

E kialakítás előnye, hogy könnyen behelyezhetők izzítócsövek vagy sok csatlakozással ellátott, egész reaktorok is. A kemence nyitó mechanizmusa az izzítócső és a benne lévő minta gyorsabb lehűtését teszi lehetővé. A szigetelés többrétegű, könnyű kerámiagyapot.

A szögletes kemenceház rései konvekciós (légáramú) hűtést biztosítanak, így a kemence külső borítása mindig hűvös marad. Stabil fogókar és két gyorszár biztosítja a kemence kényelmes kinyitását és biztonságos bezárását. A két csőkemencefél belsejében a vákuumformázott kerámiagyapotba ágyazott fűtőszálak kerámiatartókkal vannak a szigetéshez rögzítve. A két szigetelő zárólap is félbe van vágva. A kemence felnyitásakor biztonsági kapcsoló azonnal megszakítja a fűtőelemek áramellátását.

A csőkemence beszerezhető 1-zónás (FST) és a hosszabb homogén hőmérsékletű szakaszt kínáló 3-zónás (FZS) kialakításban.

Egyedi kialakítások és sokféle csőkemence tartozékok szerezhetők még be.

Alkalmazási példák

CIM, CVD, MIM, bevonat, edzés, gázmentesítés, hőelem kalibrálás, kalcinálás, katalizátorkutatás, megeresztés, pirolízis, szinterelés, szintézis, szublimálás, szárítás, temperálás, öregítés, üzemanyagcella vizsgálat

Alapkiépítés jellemzői

max. hőmérséklet 1300 °C
24 szegmensű programozható hőmérsékletszabályozó, FST : EPC3016P1, FZS : CC-T1 szabályozóval
túlhevülés elleni védőkapcsoló
akár 150 mm külső átmérőjű izzítócsöveket is befogad
1-zóna: fűtött hossz 200, 500 vagy 1000 mm
3-zóna: fűtött hossz 500 vagy 1000 mm
felnyitható kialakítás csatlakozásokkal összeszerelt izzítócső vagy reaktor behelyezését teszi lehetővé
vízszintes vagy függőleges használatra
hosszú élettartam és kiváló hőmérsékletstabilitás
S-típusú hőelem
kis hőtehetetlenségű kerámiagyapot hőszigetelés
minőségi 5 mm APM fűtőelemek
3 m vezetékkel csatlakoztatott külön vezérlőegység
Ethernet kommunikáció

Opciók (már a rendeléskor megadandók)

többféle nagyteljesítményű digitális, szegmensenként programozható hőmérsékletszabályozó és adatgyűjtő digitális kommunikációs opciókkal - további információk
túlhevülés elleni védőkapcsoló (értékes minták védelméhez és felügyelet nélküli működtetéshez ajánlott)
különböző átmérőjű és anyagú izzítócsövek széles választéka
felnyitható csőkemencékhez robusztus kerámia félcsövek, melyek védik a fűtőelemeket és tartják a mintákat
L'-állvány függőleges és/vagy vízszintes használathoz
szigetelő és hővédő csővégek (kevesebb hőveszteség, jobb hőmérséklethomogenitás, izzítócső védelme hősokktól); kemence függőleges üzemeltetésekor feltétlen ajánlott
kiegészítők vákuumos és védőgázos üzemmódhoz - további információk
vákuumcsomagok csúszólapátos vagy turbomolekuláris vákuumszivattyúval
nagyobb átmérőjű izzítócsövek
hosszabb fűtött hosszak
automatizált nyitó mechanizmus
csatlakozók ellenirányú inert gázáramhoz
oxigénérzékelő inert gáz csomagokhoz
6 m length of cable between furnace body and control box with plug and socket
Gas packages with manual valve
biztonsági rendszer hidrogén 750 °C fölötti használatához
Gas packages with electrically operated valve for up to 3 gases

FST/FZS - Felnyitható csőkemencék 1300°C-ig Felállítási lehetőségek

Különálló kemencetest és szabályozó egység

Opció: Függőles állvány

FST/FZS - Felnyitható csőkemencék 1300°C-ig Példák

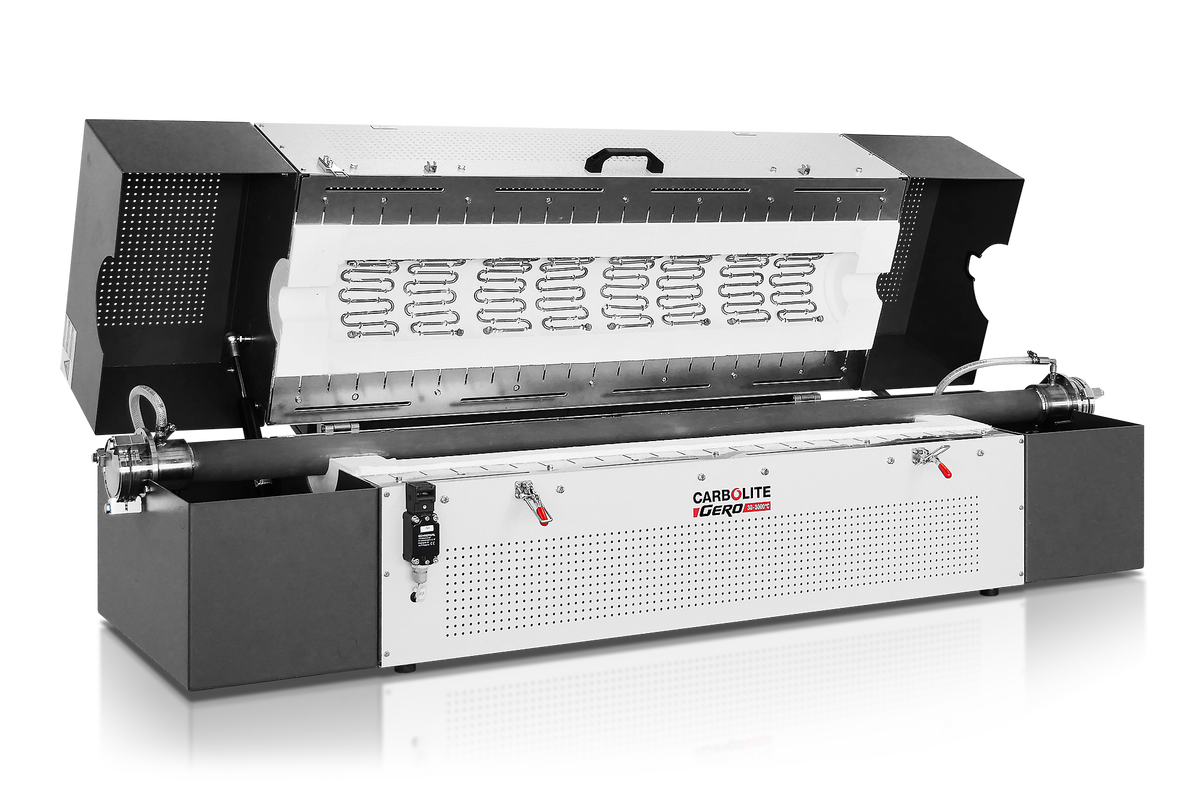

FZS 13/100/1000 csőkemence fém APM izzítócsővel

Egyedi kialakítású 3-zónás FZS 13/100/4500 csőkemence 4500 mm fűtött hosszal, automatikus nyitással és APM izzítócsővel

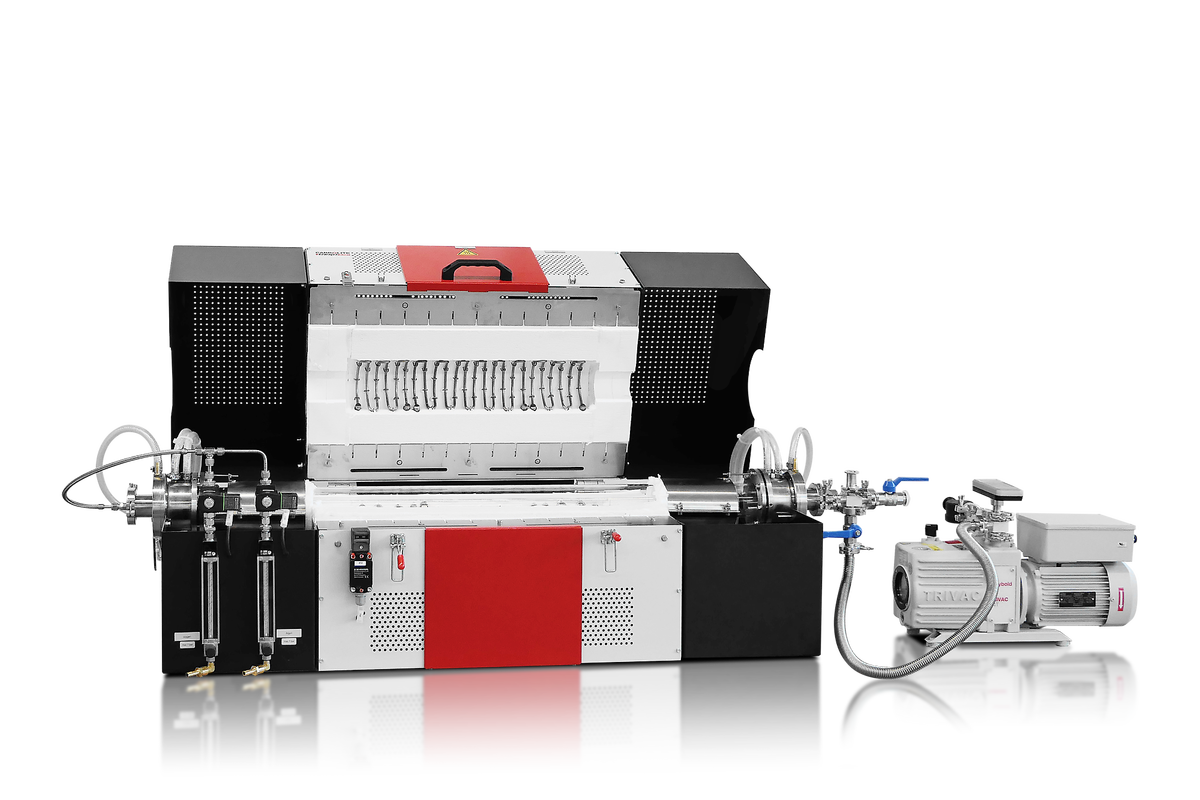

FZS 13/70/500 csőkemence inert gáz csomaggal Ar és O2 gázok számára kétfokozatú csúszólapátos vákuumszivattyúval

FST/FZS - Felnyitható csőkemencék 1300°C-ig Műszaki adatok

	Fűtött zónák száma	Max. hőmérséklet (°C)	Furnace Ø (mm)	Fűtött hossz (mm)	Kemence külső mérete mag x szél x mély (mm)	Kemence súlya (kg)	Levegőhöz ajánlott csőhossz (mm)	Védőgázokhoz ajánlott csőhossz (mm)	Vezérlőegység mérete mag x szél x mély (mm)	Vezérlőegység súlya (kg)	Homogén zóna hossza ±5°C (mm)	Teljesítmény (kW)
FST 13/40/200	1	1300	40	200	530 x 460 x 560	35	450	985	500 x 550 x 700	50	100	1.5
FST 13/70/500	1	1300	70	500	530 x 680 x 560	50	670	1205	500 x 550 x 700	50	250	3.0
FST 13/100/500	1	1300	100	500	530 x 680 x 560	75	670	1205	850 x 550 x 700	60	250	4.0
FST 13/100/1000	1	1300	100	1000	530 x 1200 x 560	80	1190	1725	850 x 550 x 700	90	500	10,4
FST 13/150/1000	1	1300	150	1000	590 x 1200 x 560	100	1190	1725	850 x 550 x 700	90	500	12.0
FZS 13/70/500	3	1300	70	500	530 x 680 x 560	50	670	1205	500 x 550 x 700	50	350	3.0
FZS 13/100/500	3	1300	100	500	530 x 680 x 560	75	670	1205	850 x 550 x 700	60	300	4.0
FZS 13/100/1000	3	1300	100	1000	530 x 1200 x 560	80	1190	1725	1100 x 1200 x 700	90	800	10,4
FZS 13/150/1000	3	1300	150	1000	590 x 1200 x 560	100	1190	1725	1100 x 1200 x 700	90	600	12.0
FZS 13/200/1000	3	1300	200	1000	690 x 1200 x 620	150	1190	1725	1100 x 1200 x 700	120	-	16.0
FZS 13/100/1500	3	1300	100	1500	530 x 1700 x 560	120	1690	2252	1100 x 1200 x 700	120	-	14.0
FZS 13/150/1500	3	1300	150	1500	590 x 1700 x 560	150	1690	2225	1100 x 1200 x 700	120	-	18.0
FZS 13/200/1500	3	1300	200	1500	690 x 1700 x 620	200	1690	2225	1100 x 1200 x 700	160	-	22.0
FZS 13/100/4500	3	1300	100	4500	2200 x 4700 x 1100	800	kérésre	kérésre	inside frame	-	-	45.0
FZS 13/150/4500	3	1300	150	4500	2200 x 4700 x 1200	950	kérésre	kérésre	inside frame	-	-	60.0

Figyelem
- opcionális kerámia izzítócső használatakor a felfűtés sebességét 5 °C/min-ra kell korlátozni
- a teljesítmény 200–240 V 1-fázisú és 380–415 V 3-fázisú hálózatra vonatkozik
- homogén zóna minimális hossza vízszintes kemencében, behelyezett sugárzásvédőkkel, 100 °C-kal a max. hőmérséklet alatt
- Power supply: a = 3 phase 380 - 415 V / b = 3 phase 480 V / c = 3 phase 200 - 210 V / d = 3 phase 220 - 240 V / e = 1 phase 220 - 240 V

Műszaki változtatás és tévedés joga fenntartva.
